「パトリオット2 フロント部 組込み方法」

X-FIRE ロゴ
エアガンパーツ組込み説明コーナー/KSC GP100 & AP200 08 インナーバレル編
最新バージョンのパトリオット組込みをご覧下さい。簡単に高い剛性が得られるコンバージョンキット!
※インナーバレル装着図は省略させて頂きました。リアバッテリーケース組込み関連は下段に御用意していおります
1.アウターバレル差し込み
アウターバレルを差し込みます。
2.ガスパイプをカット
リアリングを淵まで締め込みますのでガスパイプをカットしてください。
3.リアリングにてアウターバレルを固定
純正M4同様リアリングでアウターバレルを固定します。最後迄キッチリ締め込む事でアウターバレルのガタツキを防ぎ高い剛性を得るようになる大事なポイントです。
4.ハンドガード+フロントリング装着
ハンドガード、フロントリングの順に装着します。フロントリングは、ハンドガード穴を位置合わせしイモネジでアウターバレルへ固定します。
5.スイベルピンにて固定
位置合わせされた穴にスイベピンを差し込みます。これでハンドガード、アウターバレル、フロントリングが強固に固定されました。
使用するスイベルピンはネジ部が長いタイプです。
6.フロント完成
のこりは前方よりガスブロック、ハイダーを装着し各々下方からイモネジで固定します

エアガンパーツ組込み説明コーナー

「バッテリーケース 組込み方法」

X-FIRE ロゴ
エアガンパーツ組込み説明コーナー/KSC GP100 & AP200 08 インナーバレル編
最新バージョンのパトリオット組込みをご覧下さい。簡単に高い剛性が得られるコンバージョンキット!
バッテリーケース組込みに関しましてはパトリオット全機種共通となります

1.全体イメージ図
バッテリーケースとジョイントはパトリオットキットに同梱されていますが残りは純正品を使用します。また、ストックパイプ部のガイド(両端のでっぱり)は画像のように加工されています。※「2」で解説

2.ストックパイプを必要な長さにカット
赤い部分をカットします。プラスチック材なのですぐにきりおとす事が可能です。
ストックプレート分4mmとジョイントリング厚の15mmを考慮し19mmですが余裕を見て22mm程度残して下さい
3.ガイドカット
ジョイントリングが通るようガイドを切り落としてください。ストックプレート分4mmを残してください。(ロットによる公差がありますのでその都度最適な寸法を御測りください)
4.ジョイントリングをセット
両側にネジが切られており右側にネジを、左側にスイベルピンをセットします。
5.バッテリーケース
ケース側の切りカキをスイベルピン穴にあわせます。
6.ケースの固定
使用するスイベルピンはネジ部が短いタイプです。

7.ミニバッテリーを使用
おつかれさまです。これにて全てが終了です。ミニバッテリーをご用意して頂くとバリバリ撃てます。ただ、ケース内にてバッテリーの遊びが大きい可能性がございます。バッテリー前後に衝撃吸収に役立つような工夫をすればより良い仕上がりになるでしょう

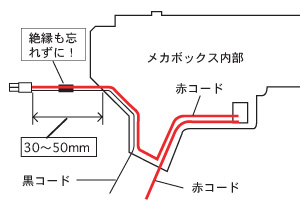

M16A2、SR-16モデルは後部へ配線がまわされている為
改めて配線を触る必要は有りませんがM4A1.M733といった
フロント側でミニバッテリーを使用するタイプは右図のように
配線を後部へまわす必要があります。
X-FIRE ロゴ
クリックするとトップページへ戻ります

エアガンパーツ組込み説明コーナー

「配線組み替えについて」

X-FIRE ロゴ
M16A2、SR-16モデルは後部へ配線がまわされている為 改めて配線を触る必要は有りませんがM4A1.M733といったフロント側でミニバッテリーを使用するタイプは右図のように配線を後部へまわす必要があります。
